Tecnologia e capacità produttiva per le grandi dimensioni
Attrezzature
Macchine e impianti per standard qualitativi elevati
«Una macchina può fare il lavoro di cinquanta uomini ordinari, ma nessuna macchina può fare il lavoro di un uomo straordinario.» – Elbert Green Hubbard
Il nostro parco macchine è pensato per la carpenteria medio-pesante e per le lavorazioni meccaniche di grandi dimensioni: carroponti fino a 100 tonnellate, fresalesatrici a montante mobile con corse fino a 26 metri, cabine climatizzate di sabbiatura e verniciatura e strumenti di misura di precisione, tutto all’interno dello stesso stabilimento.
100 t
Carroponti
Capacità di sollevamento fino a 100 tonnellate per la movimentazione di strutture di grandi dimensioni: realizziamo prodotti fino a 90 tonnellate.
26 m
Fresalesatrici
Due fresalesatrici Soraluce a montante mobile con corse fino a 26 metri in lunghezza e 6 metri in altezza, più una fresa alesatrice MECOF.
22 × 8,5 × 5 m
Cabina di sabbiatura
Impianto di sabbiatura con cabina a temperatura e umidità controllate.
2
Cabine di verniciatura
Impianto di verniciatura con cabina climatizzata 22 × 7,5 × 5 m, affiancato dal 2019 da una seconda cabina per finiture conformi alle specifiche più severe.
DEA BETA 065
Macchina di misura

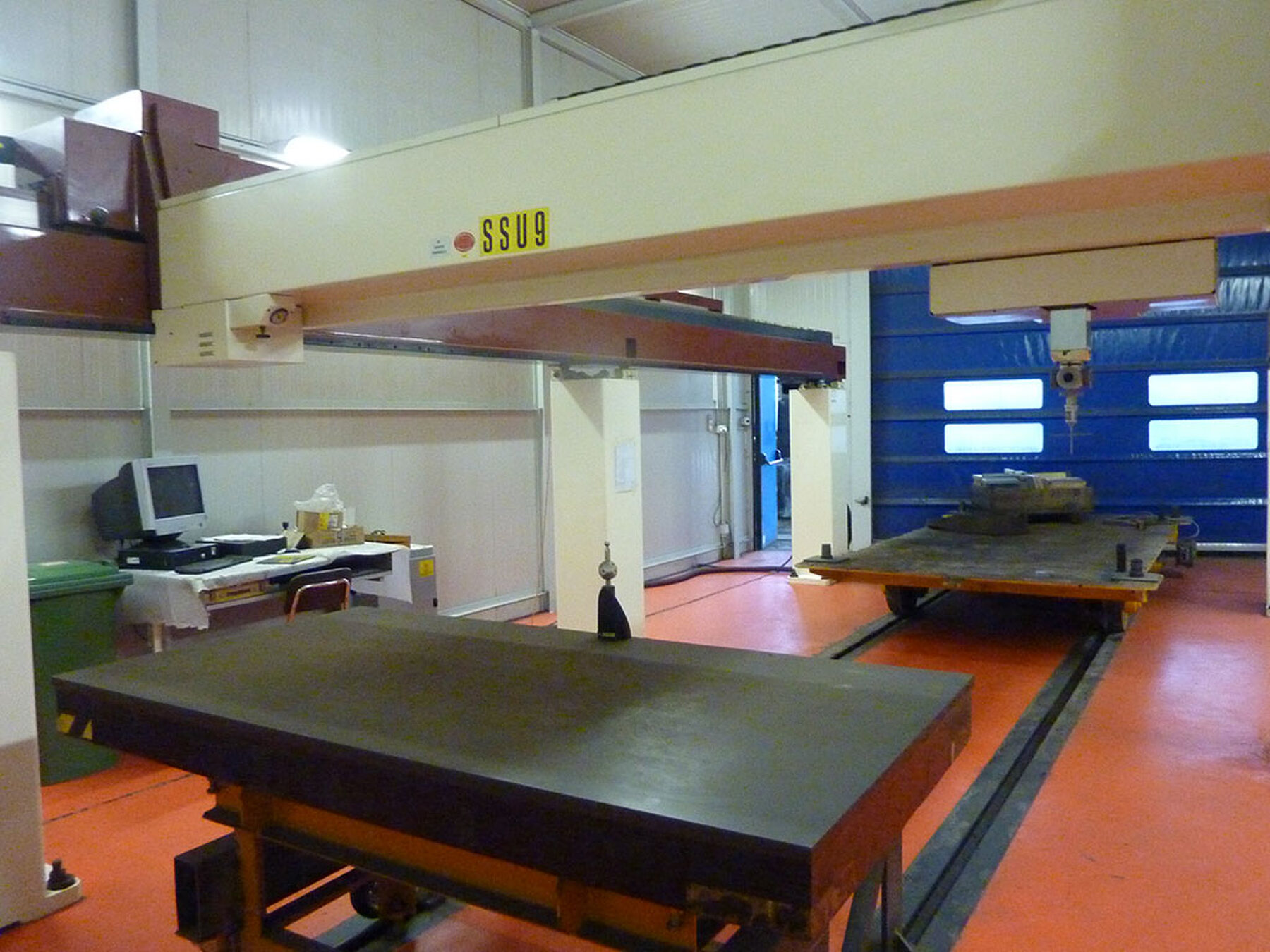

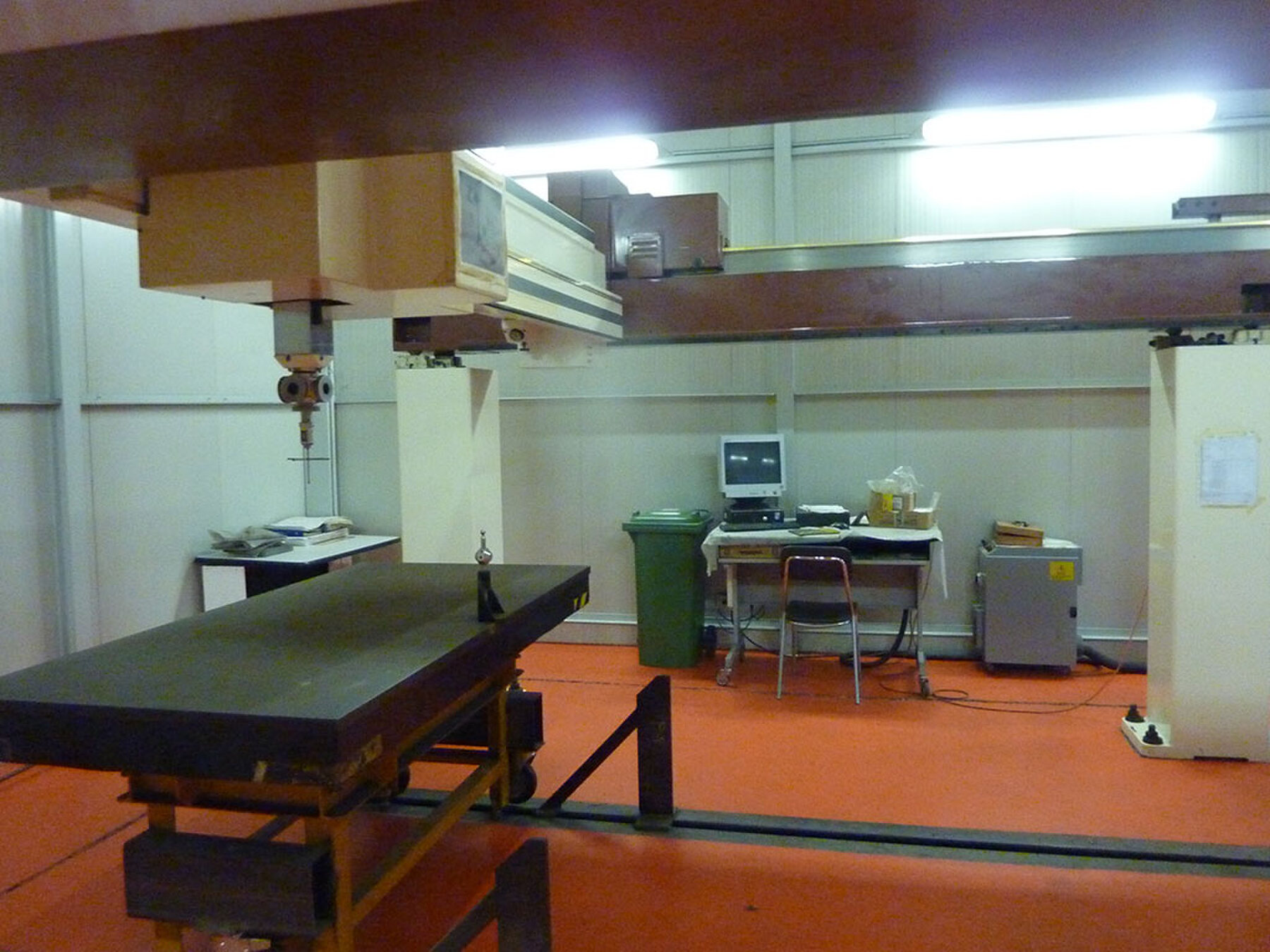

Macchina di misura a portale per il controllo dimensionale dei particolari lavorati.
50
Saldatrici

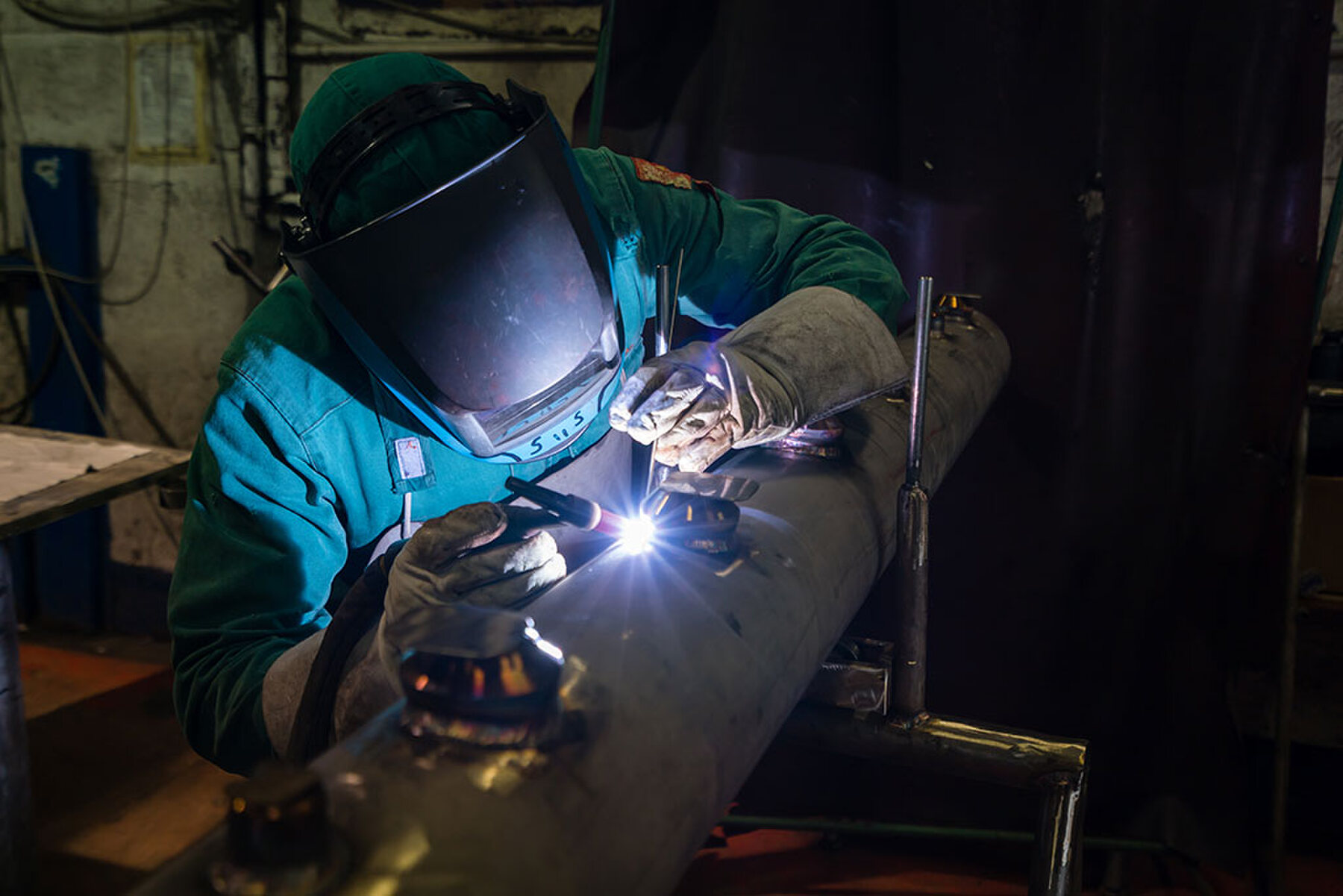

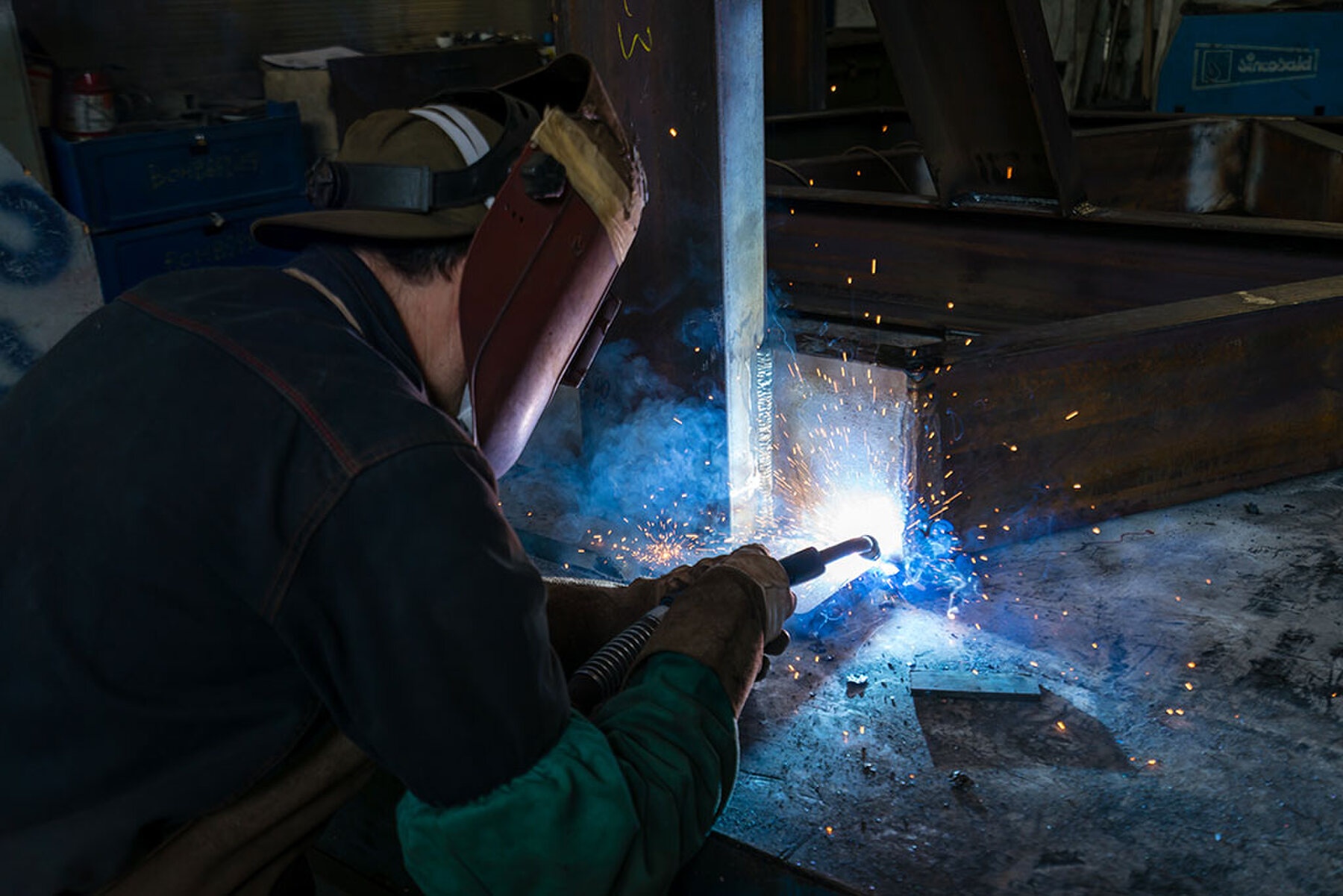

Saldatrici MIG-MAG-TIG da 300 a 600 A, impianti ad arco sommerso e plasma per ogni esigenza di saldatura.
Macchine utensili
Fresalesatrici a montante mobile

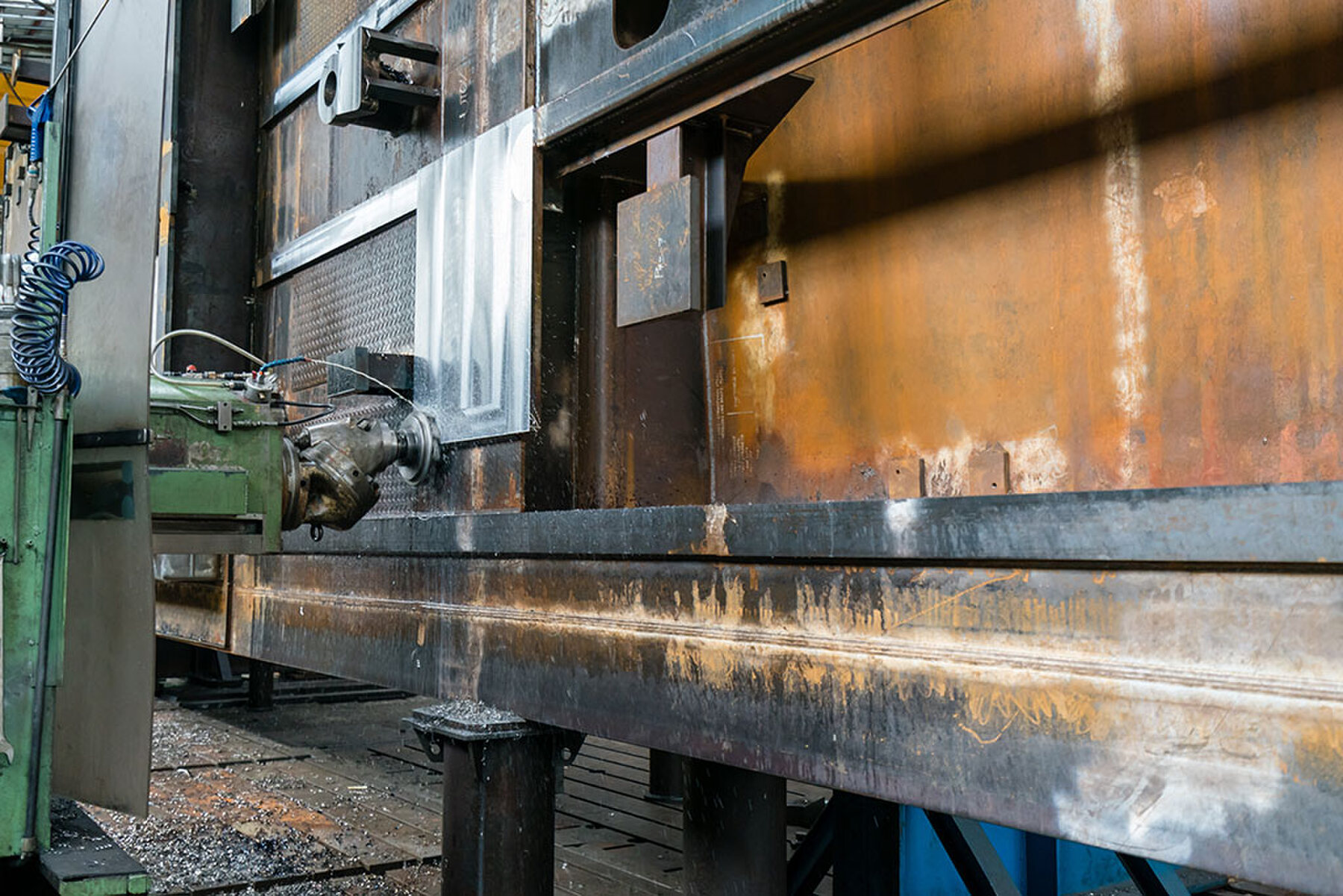

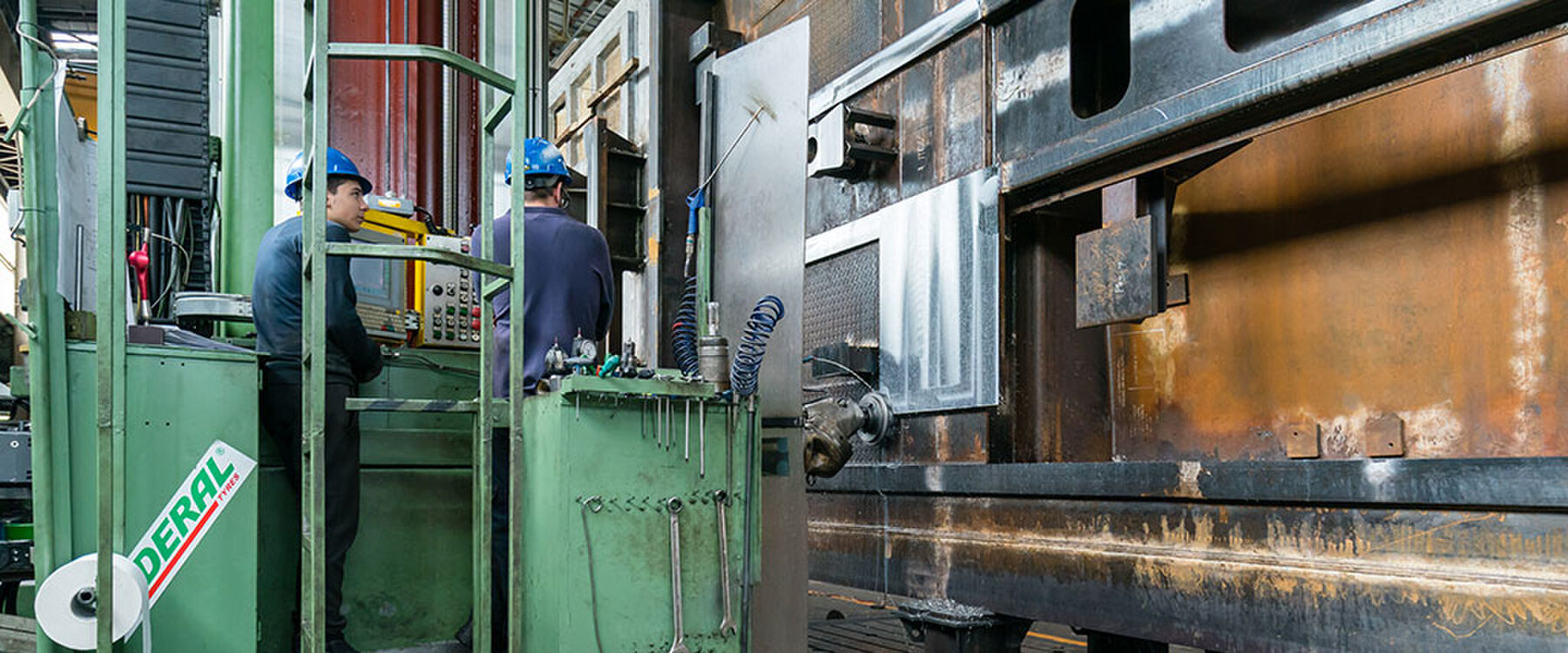

Tre macchine ad asportazione di truciolo di grandi dimensioni, con teste ortogonali e birotative, magazzini utensili e unità rototraslanti, per lavorazioni fino a 26 metri di lunghezza.
Fresalesatrice a montante mobile
SORALUCE FXR 260
Installazione: 2025
- Corsa asse X longitudinale: 26.000 mm
- Corsa asse Y verticale: 6.000 mm
- Corsa asse Z trasversale: 1.900 mm
- Testa ortogonale, magazzino utensili e unità rototraslante
- 4 assi lineari (X, Y, Z, V) e 3 assi rotazionali interpolati
- Controllo numerico HEIDENHAIN TNC 7
- Precisione: 0,059 mm long. · 0,022 mm vert. · 0,014 mm trasv.
Fresalesatrice a montante mobile
SORALUCE FXR 24000
Installazione: 2022
- Corsa asse X longitudinale: 24.000 mm
- Corsa asse Y verticale: 6.000 mm
- Corsa asse Z trasversale: 1.900 mm
- Testa ortogonale, magazzino utensili e unità rototraslante
- 4 assi lineari (X, Y, Z, V) e 3 assi rotazionali interpolati
- Controllo numerico HEIDENHAIN TNC 640
- Precisione: 0,058 mm long. · 0,022 mm vert. · 0,014 mm trasv.
Fresa alesatrice a montante mobile a terra
MECOF M200/AS
Installazione: aprile 1996
- Asse X longitudinale: 8.000 mm
- Asse Y verticale: 3.000 mm
- Asse Z trasversale: 1.250 mm
- Testa birotativa 2.000 giri
- Tavola girevole rototraslante T8 2.500 × 2.500 mm, traslazione 1.500 mm, portata 14.000 kg

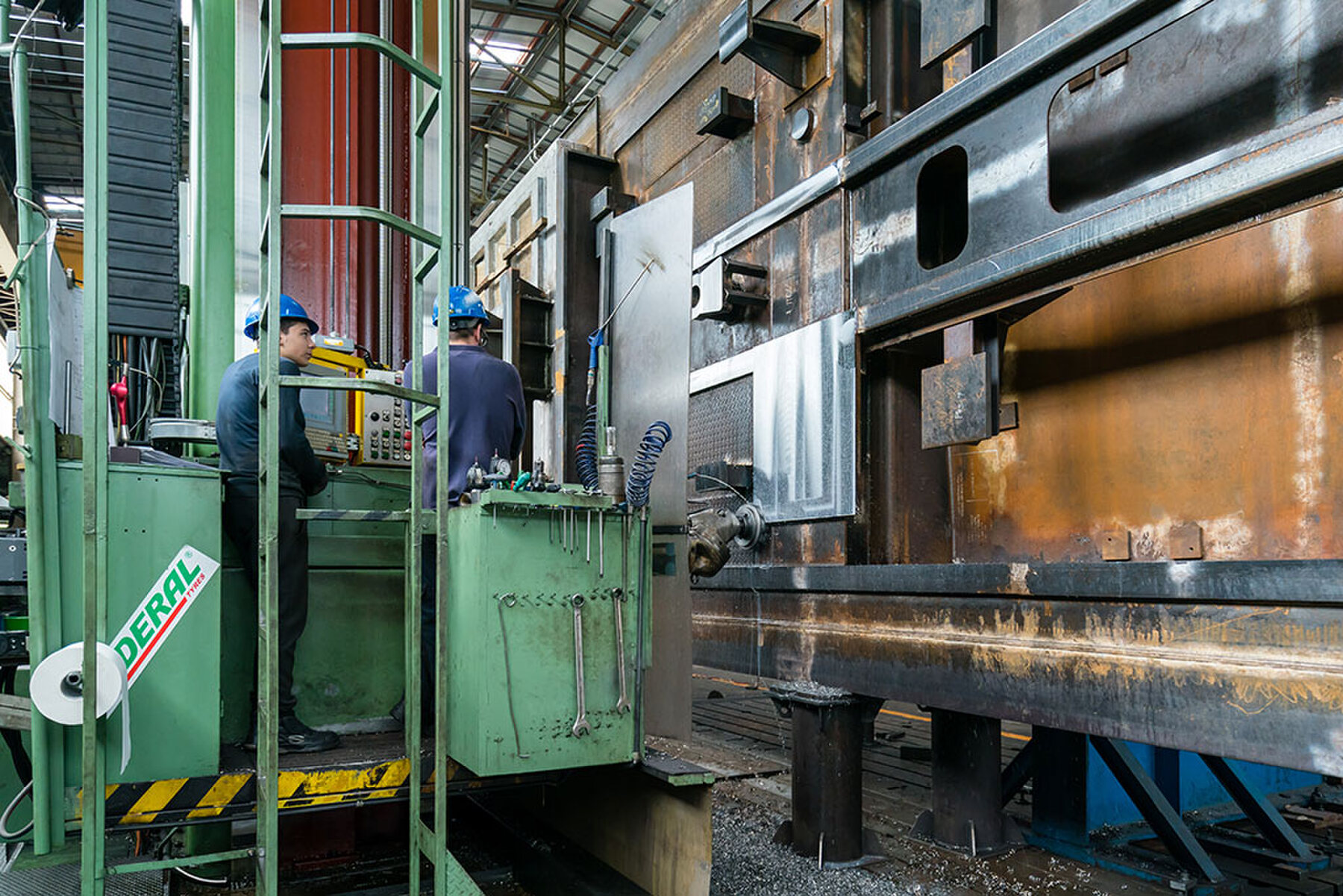

In officina
Lavorazione, saldatura e controllo
Dalle lavorazioni meccaniche alla saldatura, fino alla misura a portale e alla cabina collaudi.
Parco macchine
L’elenco completo delle attrezzature
Tutte le macchine e gli impianti a disposizione del nostro stabilimento di Masone.
Lavorazioni meccaniche
1
Fresalesatrice a montante mobile SORALUCE FXR 260 – corsa 26 m
1
Fresalesatrice a montante mobile SORALUCE FXR 24000 – corsa 24 m
1
Fresa alesatrice a montante mobile MECOF M200/AS
2
Trapani radiali
5
Trapani portatili a base magnetica
4
Seghetti
2
Presetting utensili
2
Affilatrici
Saldatura
50
Saldatrici MIG-MAG-TIG da 300 a 600 A
3
Impianti ad arco sommerso SAW
3
Impianti plasma portatili
5
Forni fissi per essiccazione e mantenimento elettrodi e flusso
12
Forni portatili per elettrodi
3
Smussatrici per smussi TRIUMPH
Taglio, piegatura e deformazione
1
Pressa piegatrice oleodinamica 6 m – 400 t
1
Pressa idraulica 400 t
1
Calandra 2.500 × 20 mm
3
Cesoie elettriche a mano sp. 25 mm
4
Punzonatrici
1
Roditrice portatile elettrica FEIN
Posizionamento e movimentazione
100 t
Carroponti con capacità di sollevamento fino a 100 tonnellate
2
Posizionatori per saldatura Ø max 4.000 mm, portata 30 t
3
Posizionatori a rulli Q = 30.000 kg
5
Posizionatori Passerini, portate da 2.000 a 4.000 kg
1
Posizionatore a tavola rotante e inclinata SIMAS Q = 4.000 kg
Trattamento superfici e ambiente di lavoro
1
Impianto di sabbiatura con cabina climatizzata 22.000 × 8.500 × 5.000 mm
2
Impianti di verniciatura con cabina climatizzata (la principale 22.000 × 7.500 × 5.000 mm)
2
Impianti di aspirazione fumi centralizzati
10
Impianti di aspirazione fumi portatili
2
Compressori d’aria da 2.500 l
1
Compressore d’aria da 4.000 l
500 kW
Impianto fotovoltaico sul tetto dello stabilimento (2020)
Controllo e misura
1
Macchina di misura a portale DEA BETA 065
1

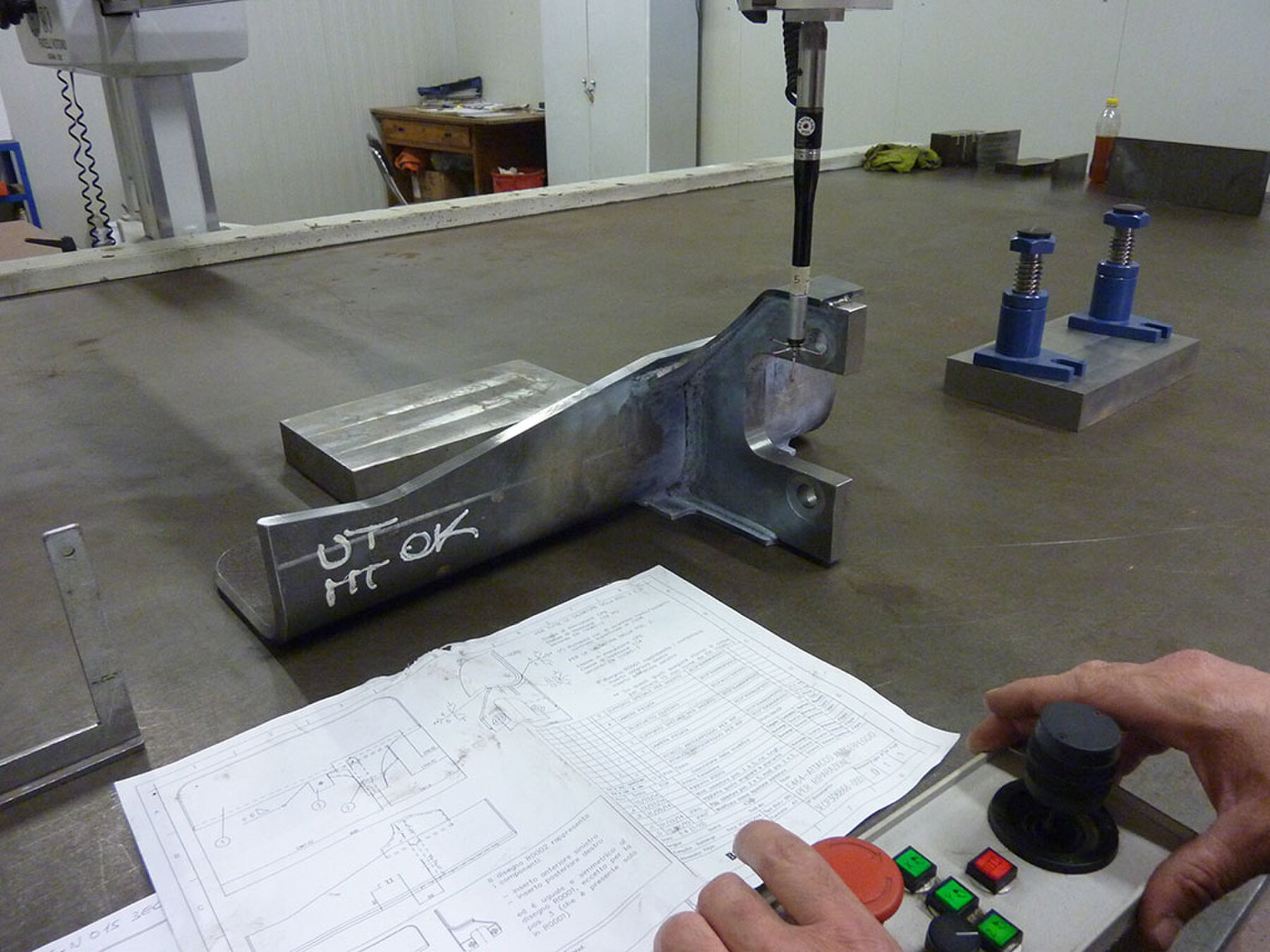

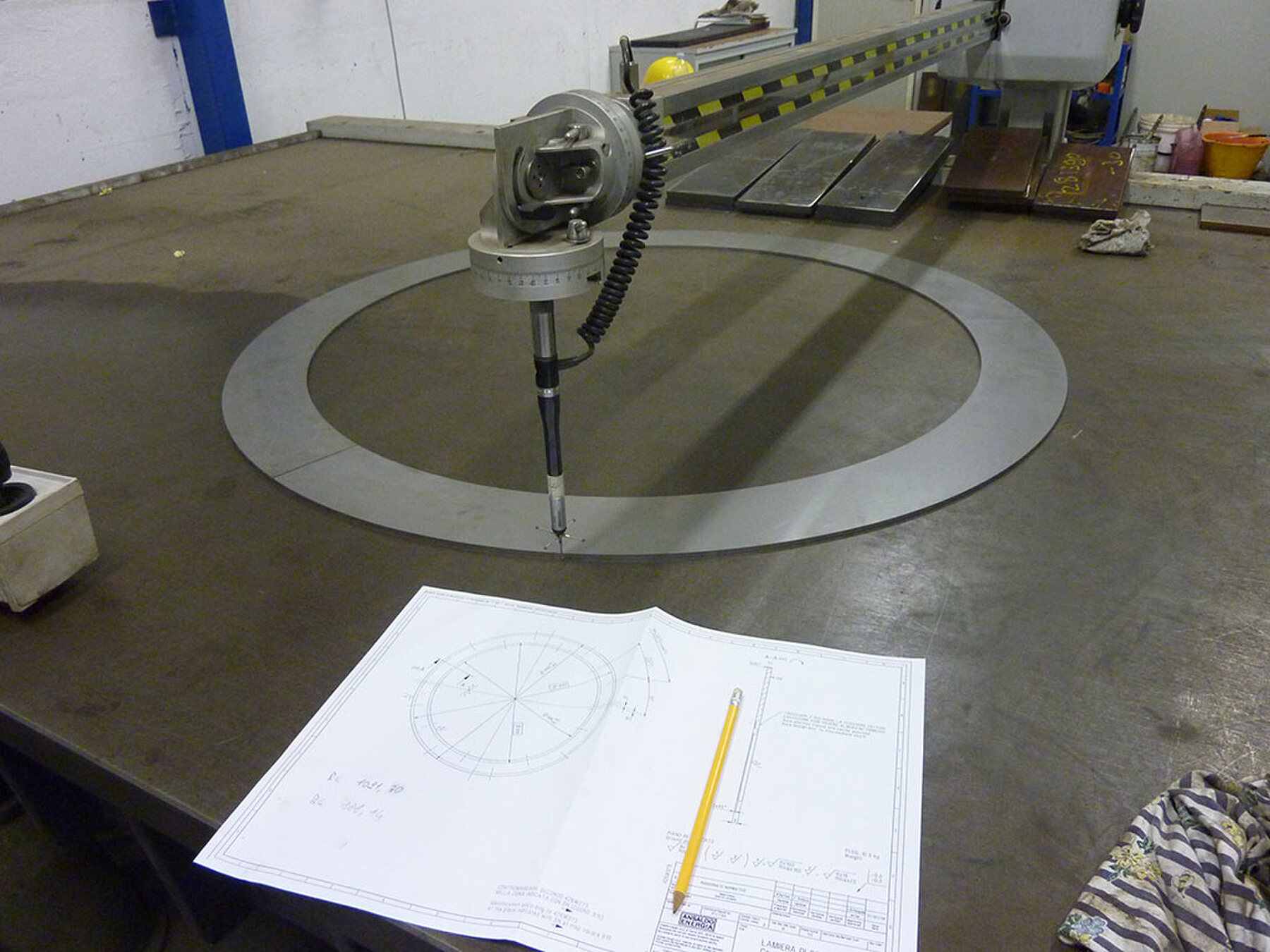

Cabina per collaudi Tricord 2000 ROTONDI
1
Piano di riscontro 4 × 2 m
Vuoi conoscere le nostre capacità produttive?
Inviaci i disegni del tuo progetto: valuteremo insieme fattibilità, tempi e modalità di realizzazione.
